耙式濃密機種類及其原理

文章分類:行業資訊 / 發布時間:2015-02-25 / 關鍵詞:

耙式濃密機是選礦廠常見的濃縮設備。按其傳動方式不同,分為中心傳動和周邊傳動兩種類型。我國生產的濃密機直徑24米以下的是中心傳動式;直徑24米以上的是周邊傳動式。周邊傳動式濃密機由于耙架剛性較大,所以其直徑可以做得大些,國內最大的為ф100米。

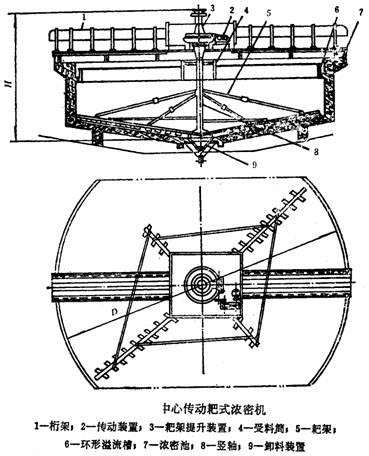

中心傳動式濃密機由濃密池、耙架、傳動裝置、耙架提升裝置、給料裝置、卸料裝置等組成。圓柱形濃密池用水泥或鋼板做成,池底是平的或略帶圓錐形。在池壁的上緣有排除溢流的環形槽,需要濃縮的礦漿沿著桁架上的給料槽流入池中心的受料筒,受料筒下部浸沒在濃密池澄清面之下。在濃密池的正中央安有一根豎軸8,軸的末端固定有一個十字形耙架5,耙架的下面裝有刮板。耙架與水乎面成80°~15°。豎軸由電機經過蝸桿減速器傳動。濃縮了的物料被耙架刮板刮入池中心的卸料斗9排出,澄清溢流水從池上部溢流槽6溢出。

周邊傳動濃密機

周邊傳動濃密機

中心傳動濃密機

中心傳動濃密機



在濃密機過負荷工作時,為了防止十字形耙架被扭彎,耙架提升裝置可以調節耙架的高度,并且還裝有過載訊號。

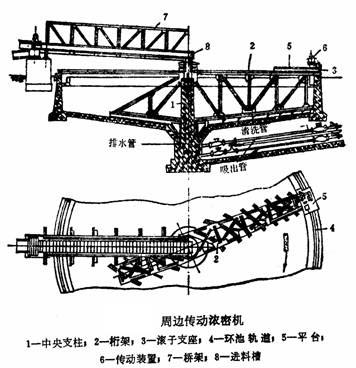

周邊傳動式濃密機。它有一個鋼筋混泥土建造的圓柱形濃密池,其中央有一個鋼筋混泥土柱代替耙軸,帶有耙葉的金屬支架的一端支架在柱的環形支座上,而另一端的平臺上裝有一牽引機。牽引機支持在沿池璧的上緣敷設的鋼軌上,牽引機由電機經過減速器帶動在鋼軌上運動。
礦漿沿著固定在橋架7上的進料槽進入濃密機,濃縮后的物料經耙葉自周邊進入中央漏斗下面的錐形部分,再經砂泵送走。

周邊傳動濃密機

周邊傳動濃密機

周邊傳動濃密機

周邊傳動濃密機



我國的一些大型選礦廠多采用周邊傳動式濃密機。濃密機的主要優點是構造簡單,操作方便,耗電較少,技術經濟指標較高。主要缺點是占地面積大,并且不適宜于濃縮大于0.3毫米的粗粒物料。
